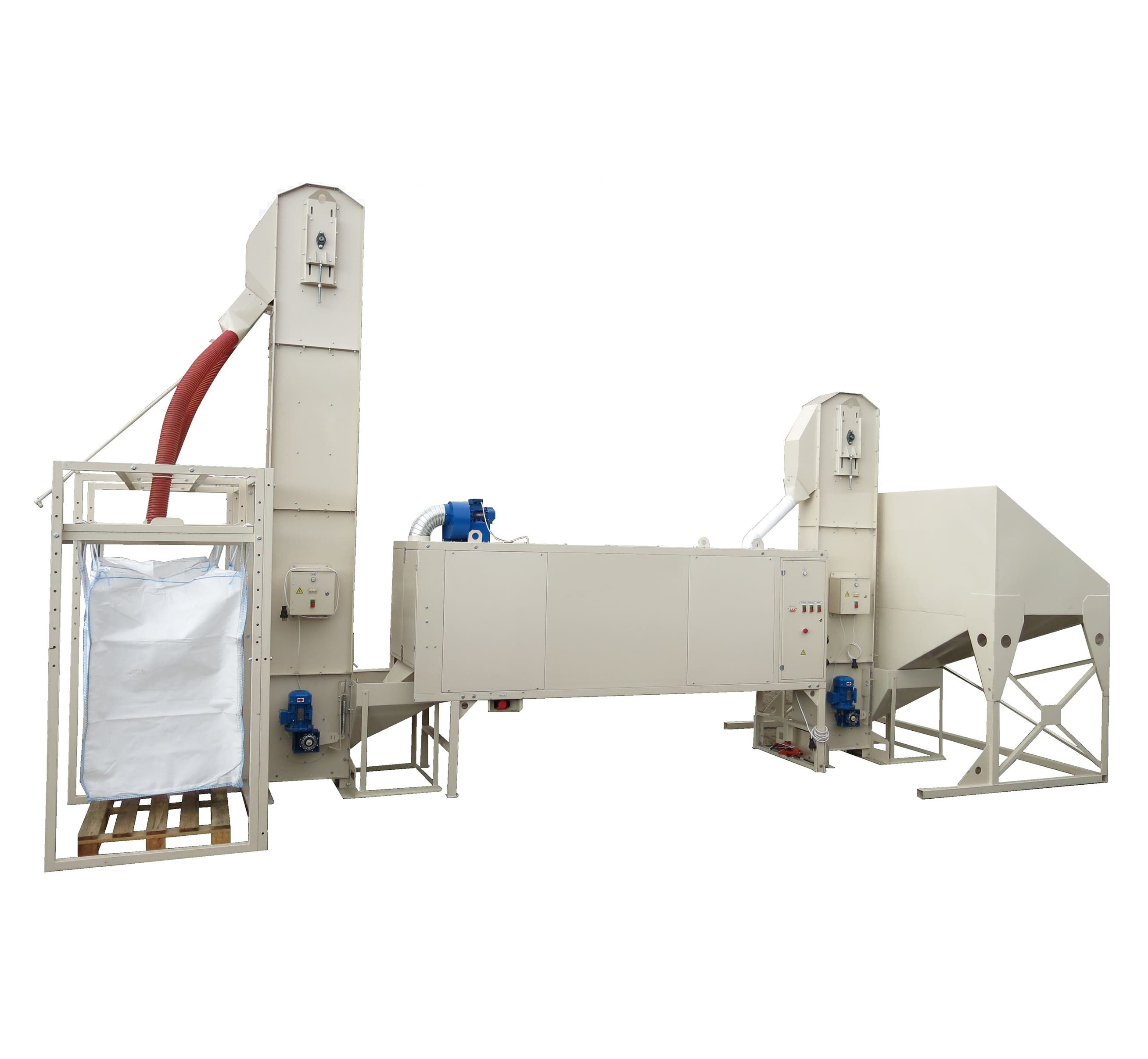

Линия протравливания семян

До 10 т/ч семян с препаратом или инкрустирующим составом на оболочке - такова производительность линии протравливания. Это стационарный комплекс непрерывного действия, и набран он только из машин завода «Клен». В него входят приемный бункер, протравливатель-инкрустатор Клен-ПСБ-10 со своим баком рабочего раствора, две тихоходные нории НЗ-10 и оснастка, чтобы затаривать семена в биг-бэги.

Главное требование к конструкции одно: пока партия движется от приемного бункера к биг-бэгу, оболочка и зародыш должны остаться целыми. Для семеноводческой партии это принципиально - с микротрещинами и обрушенной оболочкой всхожесть ниже. Поэтому на подъеме стоят нории тихоходные, с лентой не быстрее 0,8 м/с и гравитационной, а не центробежной разгрузкой ковшей. И поэтому же препарат по семенам разносит вращающийся барабан, а не шнек или лопастной смеситель.

Точный состав считают под заказчика: под его культуру и суточный объем обработки, под то, как подается ворох и как отгружаются семена. Все узлы модульные. Фундамент, приямки, строительные работы - ничего этого монтаж не требует.

Шесть узлов линии

Машины в линии серийные, и к каждой завод прикладывает паспорт и руководство по эксплуатации. Никто не мешает купить один узел и работать им отдельно. Нория, к примеру, будет поднимать зерно в бункер хранения или на сепаратор, а устройство загрузки биг-бэгов можно поставить под выгрузку любого другого оборудования. С протравливателем так же, но в паспорте есть оговорка: в барабан семена должны поступать равномерно, и лучше всего, когда их подает тихоходная нория из промежуточного бункера.

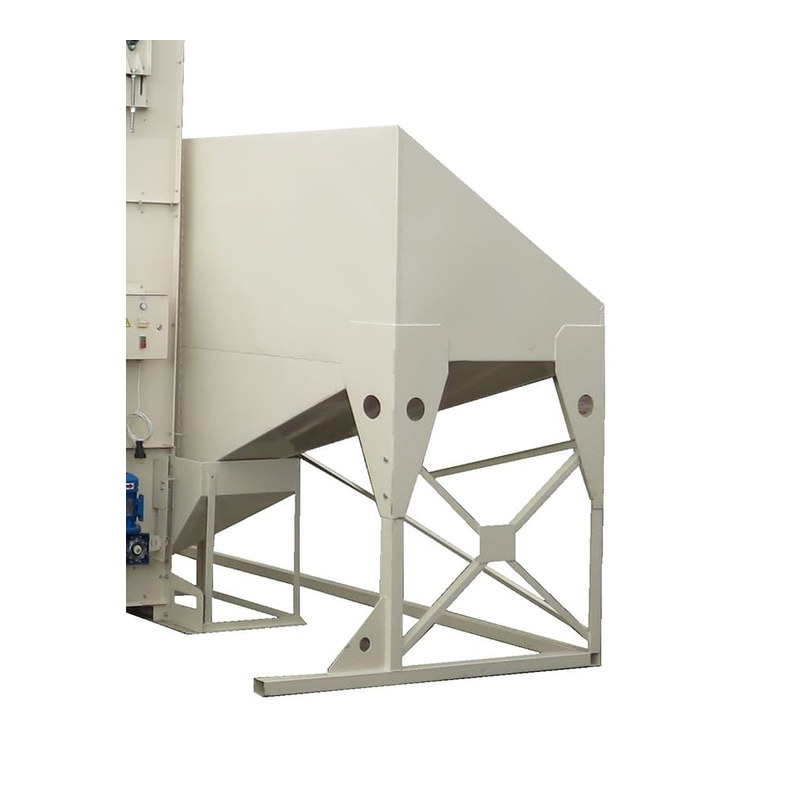

Увеличенный приемный бункер

Запас на входе - 2,7 куб. м семян. С ним линии все равно, подвозят материал раз в час или непрерывно: подача остается ровной. А без ровной подачи нет точного дозирования. Расход препарата задан в литрах в час, и если семена идут то густо, то пусто, норма на тонну плывет.

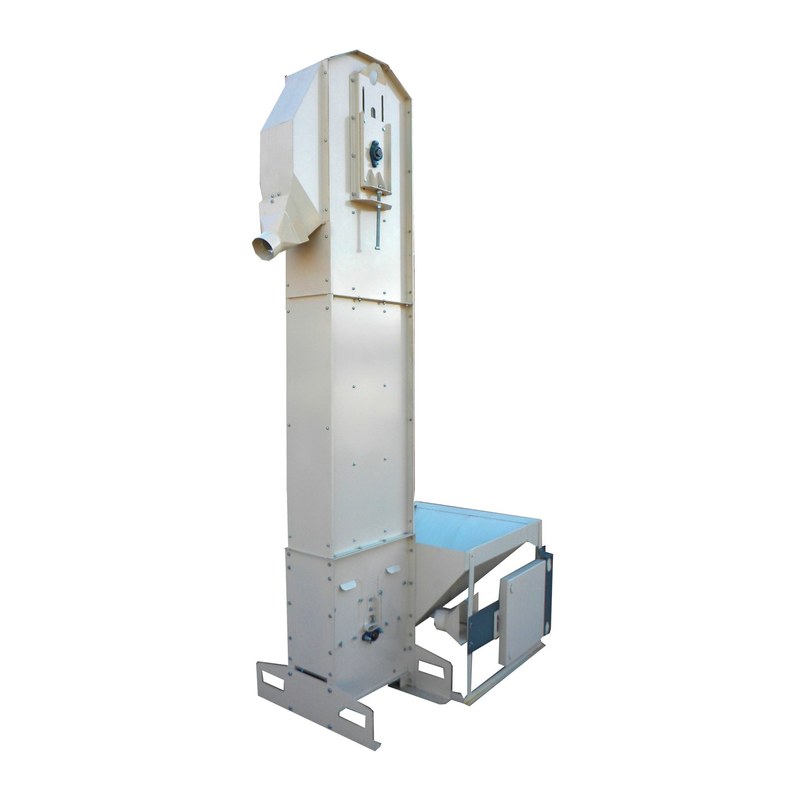

Нория НЗ-10, подающая семена в протравливатель

Из бункера семена поднимаются в загрузочное устройство протравливателя. Характеристики нории: производительность до 10 т/ч, установленная мощность 1,5 кВт, скорость ленты до 0,8 м/с. Конструкцию защищает патент RU 2 737 177 C1.

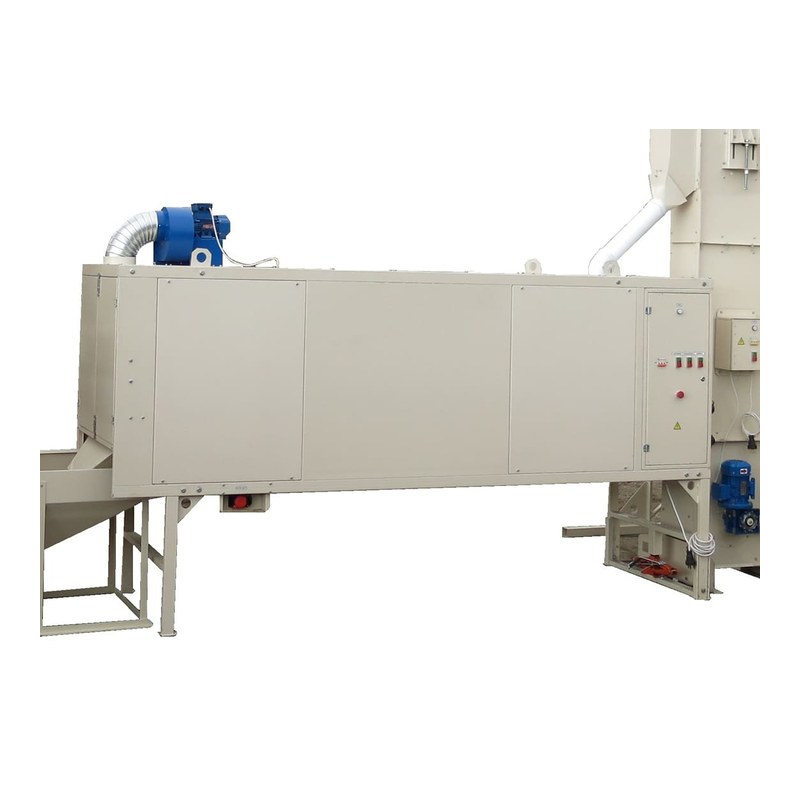

Протравливатель-инкрустатор Клен-ПСБ-10

Здесь семена получают препарат. Обработка влажная, машина барабанная и работает непрерывно: протравливает до 10 т/ч, инкрустирует до 2 т/ч. Распылитель дает препарат на входе, а до конца он распределяется уже в барабане - тот вращается, диаметр его 750 мм. Потребляемая мощность - не более 1,9 кВт, масса в сборе - до 506 кг.

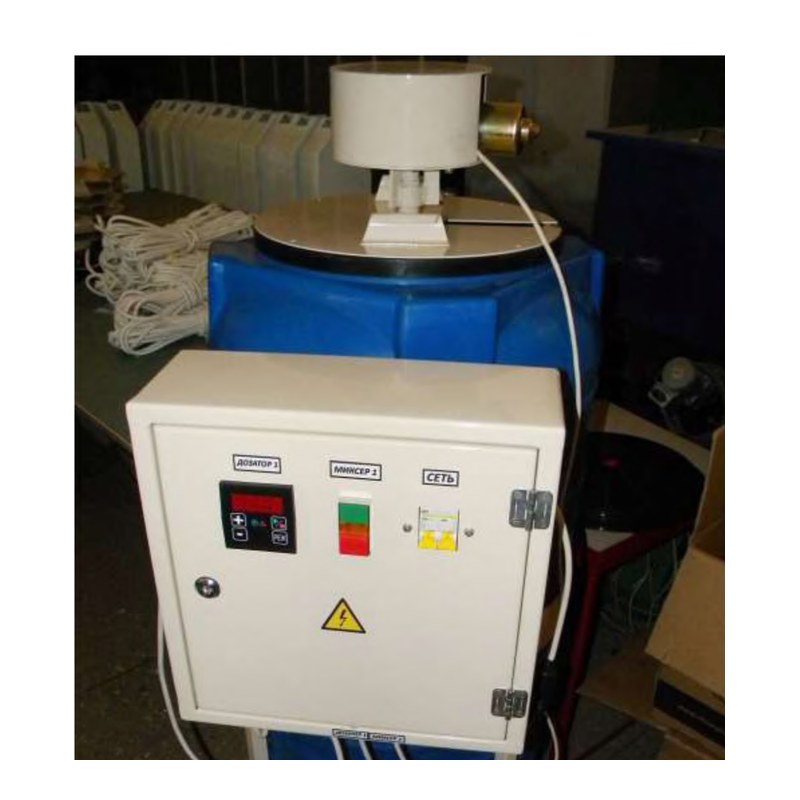

Бак-дозатор препарата и инокулянта

Это пластиковая емкость на 200 л, поставленная на сварную раму, а при ней погружной миксер, насос-дозатор и пульт управления. Дело миксера - чтобы за время обработки партии компоненты препарата не осели на дно. Дело насоса (он перистальтический, с шаговым двигателем) - удерживать заданный расход. Пределы регулировки 0,0-99,9 л/ч, шаг 0,1 л/ч. Второй такой бак добавляют, если инокулянт и препарат нужно вносить раздельно.

Нория НЗ-10 с переключателем потоков

Обработанные семена выходят из барабана, и эта нория подает их на затаривание. Отдельной машиной переключатель потоков не считается - это одно из исполнений все той же НЗ-10. С ним выгрузку переводят с одного подвешенного контейнера на соседний, биг-бэги заполняются поочередно, а линия на время смены тары продолжает работать.

Устройство загрузки биг-бэгов

Под выгрузкой нории стоит рама с подвесом. На нее надевают петли биг-бэга, и контейнер заполняется самотеком. Анкерить раму к полу не надо: она, как и другие узлы, просто переставляется. Промежуточной тары схема не предусматривает.

Что происходит с семенами по ходу линии

Начинается все с приемного бункера, куда засыпают семена. К этому моменту они должны быть очищены и откалиброваны - такой материал дает линия очистки семян. Шибер бункера задает сечение проходного окна, и через это окно семена самотеком текут в ковши нории.

Нория без спешки поднимает их до высоты, на которой загружается протравливатель. Наверху, в головке, ковш переворачивается, и семена ссыпаются в разгрузочный лоток - выброса материала при этом нет.

Препарат семена встречают еще до барабана: распылитель установлен прямо на приемном бункере протравливателя. Подачу раствора из бака ведет перистальтический насос с шаговым двигателем. Норма выставляется на пульте бак-дозатора, причем с точностью до десятых литра в час. Если поставщик препарата не указал иное, берут расчетную паспортную норму: на 1 т семян - 10 л жидкости. Несколько правил касаются бака. Порошки в нем не разводят: раствор готовят отдельно и заливают через сито, ячейка которого не более 0,5 мм, чтобы не засорить распылитель. К пуску в баке должно быть минимум 10 л. Миксер сначала минуту гоняют, а потом он крутится постоянно. Расчет нормы под культуру и препарат разобран в статье о норме расхода рабочего раствора.

Затем - барабан, вращающийся, диаметром 750 мм. Слой семян в нем все время пересыпается, и за счет этого препарат раскатывается по поверхности семени. Время, которое партия проводит в барабане, регулируют уклоном его оси: рама опирается на регулируемые опоры, наклонили сильнее или слабее - материал пошел быстрее или медленнее. Как именно настроить, по паспорту решает агроном-семеновод. Этим же уклоном линия переводится на инкрустацию, и тогда ее паспортная производительность - до 2 т/ч.

После барабана семена забирает вторая нория, она подает их на затаривание. Наполнился один контейнер - переключателем потоков выгрузку направляют во второй. Пока он наполняется, первый биг-бэг снимают и откатывают тележкой для биг-бэга. Перецепка тары идет без простоя.

Комплектации: один бак или два

Завод поставляет линию в двух базовых комплектациях.

• Базовая, с одним бак-дозатором. В составе один бак на 200 л рабочего раствора и его дозирующий узел.
• С двумя бак-дозаторами. К первому добавлен второй бак - насос-дозатор у него свой, и норма расхода настраивается отдельно.

Когда нужен второй бак? Во-первых, при двухкомпонентном составе, если компоненты в одной емкости держать нельзя. Во-вторых, при работе без пауз: одна партия еще идет, а следующий замес уже готовят во втором баке. Разбор обоих случаев есть на странице бак-дозатора жидкого инокулянта.

Набор узлов не фиксирован и уточняется при расчете - на него влияют культура, суточный объем обработки, схема отгрузки. Срок поставки и цену мы называем на ту комплектацию, которая получится из вашей задачи.

Линия для семеноводов Саратовской области

Саратовская область - один из крупнейших производителей подсолнечника в России, здесь же сеют кукурузу и нут. Как раз на подсолнечнике, кукурузе и бобовых с крупным семенем дробление и трещины от быстрого подъема заметнее всего, так что бережная линия для этих культур не роскошь. Тем более в засушливом Заволжье, где ослабленному семени взойти труднее. Привозим линию из Луганска собственным транспортом, через перевозчика или транспортной компанией - в этом случае получать груз нужно на терминале в Саратове: ул. Автокомбинатовская, д. 12/6. Пусконаладку и выезд сервиса согласуем заранее.

Что подготовить на площадке

• Пол - бетон или асфальт, ровный. Обойтись можно без фундамента, анкеров и земляных работ; нужно лишь, чтобы основание выдерживало оборудование: 210 кг весит нория, 506 кг - протравливатель с баком-дозатором.
• Питание - сеть 380 В, 3-фазная. В сумме узлы потребляют около 5 кВт.
• Высота. Нория в габарите - 3 160 мм, над ней нужен свободный просвет.
• Вентиляция. Вытяжной вентилятор у протравливателя собственный. Если линия стоит в закрытом помещении, выходной патрубок вентилятора подключают к системе вентиляции - так выхлоп не остается в цехе.
• Место: у приемного бункера - чтобы подавать материал, на выходе линии - чтобы вывозить заполненные биг-бэги.

Сборка у линии модульно-секционная, поэтому ни проектных, ни строительных работ она не требует. Если планировку меняют, норию не разбирают: ее подхватывает вилочный погрузчик и ставит на новое место. При смене культуры открывают люк в башмаке нории, выдвигают поддон и вычищают остатки. Барабан протравливателя, бак и насос-дозатор в конце работы моют чистой водой.

Видео: как работает линия

Завод выложил на своем канале съемки линии в работе. На них виден темп подачи, наполнение контейнеров и то, как семена сходят с нории на выгрузке.

Ниже - другая съемка этой же линии.

Где обычно травмируются семена и почему здесь этого нет

Первое место - подъем. В послеуборочной цепочке именно он травмирует материал сильнее всего. Быстроходная нория бросает зерно из ковша центробежной силой, оно бьется о головку, и на выходе получаются дробление, сколы, трещиноватость; на крупноплодных бобовых, кукурузе и подсолнечнике это особенно заметно. НЗ-10 работает по-другому: скорость до 0,8 м/с, ковш переворачивается, семена ссыпаются в лоток. Про ковш и башмак подробно написано на странице нории тихоходной НЗ-10, про разницу двух схем подъема - в статье «Тихоходная нория против быстроходной».

Второе место - там, где наносят препарат. Лопастной смеситель и шнек перемещают семя силой и прижимают его рабочим органом к стенке. Клен-ПСБ-10 перемешивает иначе, барабаном: корпус вращается, слой пересыпается сам, препарат ложится на оболочку, и силой на нее ничто не действует.

Третье - перевалки: чем их больше, тем хуже семенам. В линии перевалок две, бункер - протравливатель и протравливатель - контейнер. Обработанная партия сразу после барабана оказывается в биг-бэге, без промежуточных емкостей и без пересыпания вручную.

Опишите нам культуру, объем обработки и площадку. По этим данным посчитаем состав линии, предложим комплектацию и назовем цену.
