Протравливатель Клен-ПСБ-10

Клен-ПСБ-10 протравливает и инкрустирует семена прямо в потоке. По типу это стационарная барабанная машина непрерывного действия, обработка влажная. Зерно идет через нее сплошной струей и получает препарат на ходу. Порциями машина не работает, поэтому камеру не приходится останавливать на загрузку и выгрузку.

Теперь цифры из паспорта. Протравливание - до 10 т/ч; эту производительность завод мерил по пшенице, на семенах плотностью от 780 кг/куб. м. На инкрустировании паспорт дает до 2 т/ч: раствора уходит больше, да и пленка закрепляется на оболочке не мгновенно. Питается машина от трехфазной сети 380 В и берет не больше 1,9 кВт. Полная масса вместе с баком - 506 кг.

Что внутри и как это работает

Первой на пути семян стоит приемная воронка, и распылитель установлен уже в ней. Поток смачивается на входе, то есть препарат встречает рассыпанные семена, а не слежавшийся слой.

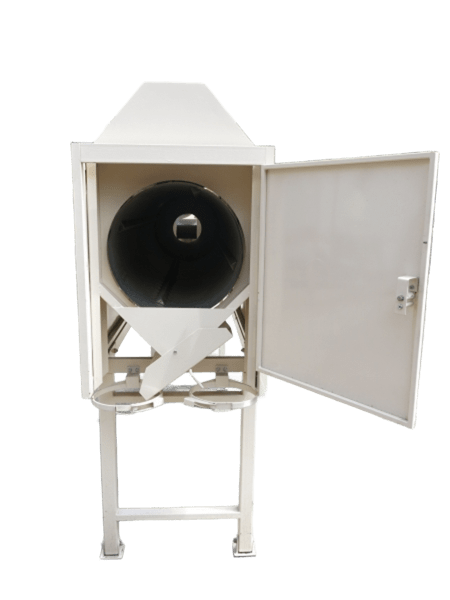

Из воронки материал попадает в барабан диаметром 750 мм. Барабан вращается, семена трутся одно о другое и сами растягивают препарат по поверхности, пока не покрыто каждое зерно. Больше их ничто не ворочает: в зоне обработки нет ни отдельного шнека, ни лопастного вала. Завод выпускает машину в исполнении, которое не травмирует семена.

В гидросистему препарат приходит из бака, качает его перистальтический насос с шаговым двигателем. Расход по паспорту регулируется в диапазоне 0,0-99,9 л/ч. В баке на 200 л рабочего раствора постоянно крутится погружной миксер. Расслоиться препарат не успевает, и последняя тонна партии получает раствор той же концентрации, что и первая.

Сколько времени семена проведут в барабане, решает механика: раму барабана наклоняют, благо опоры у нее регулируемые. Положе ось - дольше путь зерна через машину и полнее обработка. Настройка идет под контролем агронома-семеновода. Подачу препарата заодно пересчитывают на фактическую производительность, а потом подправляют уже в работе.

Комплект поставки

В паспорте три позиции, каждая по 1 шт.: сам протравливатель-инкрустатор, бак-дозатор к нему и руководство по эксплуатации.

В самом протравливателе собраны: рама (сварная, с ограждающей конструкцией), барабан - он вращается на клиноременном подвесе, при нем блок привода, - устройства загрузки и разгрузки, гидросистема с трубопроводами и распылителем, бак из пластика на отдельной сварной раме, миксер, насос-дозатор, пульты управления.

Как управляют дозатором

Дозатор бака препарата настраивают с отдельного блока. На нем светодиодный индикатор на четыре разряда и четыре кнопки, а режимов всего два: «Работа» и «Тарировка». Шаг нормы - 0,1 л/ч: записали значение, и следующую партию обрабатываете ровно с той же нормой. В режиме тарировки показания привязывают к реальной подаче конкретного раствора, потому что препараты различаются по вязкости и плотности. Про устройство и настройку узла читайте на странице бак-дозатора.

Культуры

Список широкий: зерновые и зернобобовые, масличные и технические культуры. Особо отметим сою, горох и чечевицу. Бобовые с крупным семенем не терпят жесткого перемешивания, от него у них трескается оболочка, а в этом барабане такого воздействия нет. Так же бережно машина обходится с кукурузой и подсолнечником (калиброванные семенные фракции тоже идут), с рапсом и пшеницей.

Перед другой культурой или сортом гидросистему и барабан промывают - дело недолгое.

Счет партии иногда идет на килограммы: так бывает в селекционном питомнике, на опытной делянке, при подборе режима перед потоком. Для таких навесок у завода есть лабораторная машина - Клен-ПСБ-0,01.

Что это значит для Саратовской области

Паспортные 10 т/ч сняты на пшенице, а пшеницу в Саратовской области сеют и яровую, и озимую, в том числе твердую, - цифру не приходится пересчитывать с другой культуры. Подсолнечник и кукуруза, которых здесь тоже много, названы среди культур, идущих через барабан бережно. Нут - зернобобовая культура, и оболочке его, как у сои и гороха, жесткое перемешивание не грозит: в машине его нет. В Саратов Клен-ПСБ-10 приезжает на терминал транспортной компании (ул. Автокомбинатовская, д. 12/6); если удобнее, довезем до хозяйства.

Работа в линии

Стоять отдельной единицей Клен-ПСБ-10 может, но по-настоящему раскрывается он внутри линии протравливания семян. Там загрузка, обработка и затаривание слиты в один поток, ручной перевалки нет.

Чтобы результат был ровным, семена должны поступать в барабан равномерно - это главное условие. Паспорт говорит прямо: если машина стоит вне механизированной линии, семена предпочтительно подавать из промежуточного бункера, тихоходной норией. Нория тихоходная НЗ-10 семена не бьет, а поток дает стабильный. От бункера польза другая - он гасит провалы подачи, при которых доза препарата на тонну гуляет.

Выгрузку принимают вторая нория и устройство загрузки биг-бэг, так что обработанные семена оказываются в контейнере сразу, минуя лопату и напольное хранение. Фундамент под комплект не льют: его ставят на ровный цеховой пол с асфальтовым или бетонным покрытием.

Когда ставят второй бак-дозатор

Под двухкомпонентный состав протравливатель получает второй бак и дополнительный распылитель. Контуров становится два: в первом средство защиты, во втором жидкий инокулянт. Норма у каждого своя, дозирование раздельное. Базовая комплектация - один бак объемом 200 л.

Видео

Продаем по заводским ценам и даем гарантию: срок эксплуатации по ней - 18 месяцев. Обслуживает технику сам завод, и в гарантийный период, и после него; запчасти тоже поставляет он. Чтобы подобрать комплектацию, нам нужно знать культуру, объем партии, препарат и то, куда зерно идет после обработки. От этого зависит, один бак-дозатор ставить или два, нужна ли нория с промежуточным бункером и узел загрузки биг-бэгов. После этого назовем стоимость и срок поставки.
